circuitjs1仿真软件中文版

CircuitJS1仿真软件中文版，是一款面向电脑用户的免费电路模拟仿真软件，已完成汉化处理，用户打开即为中文界面，无需付费即可使用。该软件能够高度逼真地模拟实际电路，在众多电工仿真软件中表现出色。除电路模拟外，它还支持电子元器件查询，具备电路图生成功能，对教育教学具有重要意义，能够满足学生、职工等不同行业人群的使用需求。

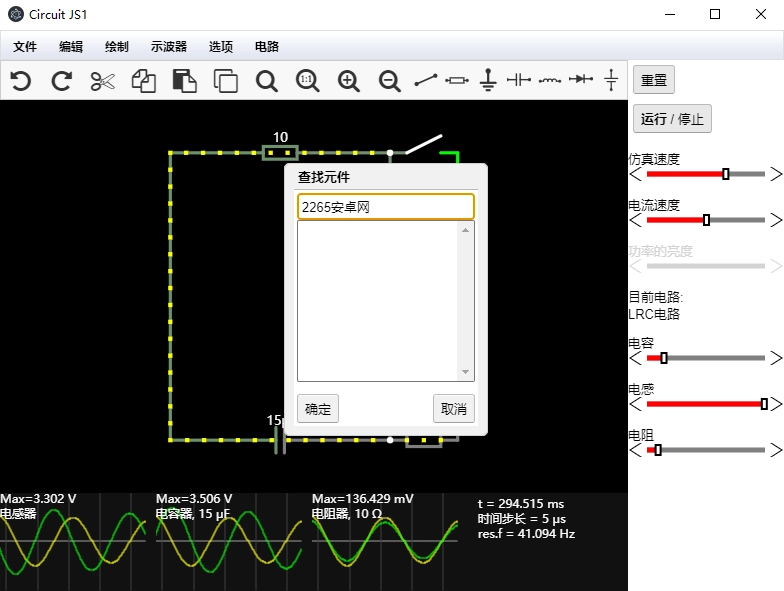

CircuitJS1电路仿真软件中文版介绍

CircuitJS是一款基于JavaScript编写的电路仿真工具，它能让用户构建并模拟各类电路，涵盖数字电路与模拟电路。其具备直观的用户界面，用户能够从元件库中拖出元件，放置到工作区，以此创建电路。在电路搭建过程中，用户可添加电源、电阻器、电容器、电感器、晶体管、运算放大器、逻辑门等多种元件，并将它们相连，从而构建出复杂的电路。当电路创建完成后，用户可借助模拟器模拟电路的运行，获取电流、电压、功率等参数。而且，模拟器还能够展示波形图与频谱图，助力用户更深入地理解电路的工作情况。

circuitjs1安装教程

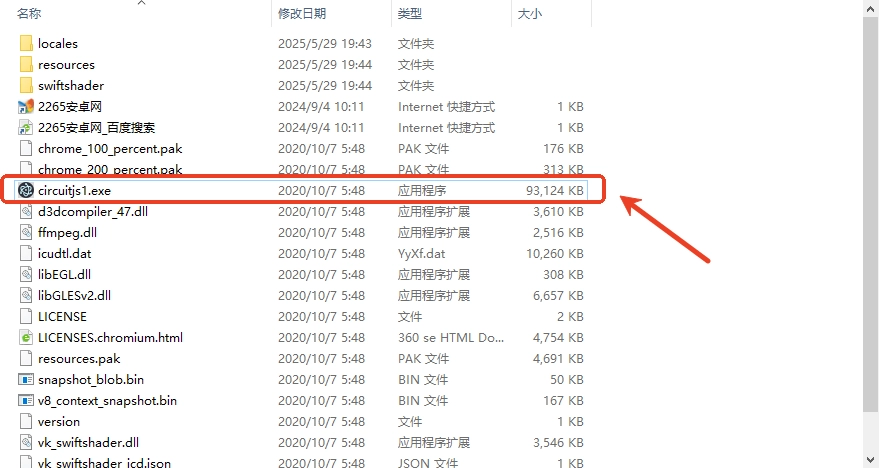

解压完成后，启动“circuitjs1.exe”程序。

鉴于该版本属于汉化免安装版，所以只需双击就能启动。

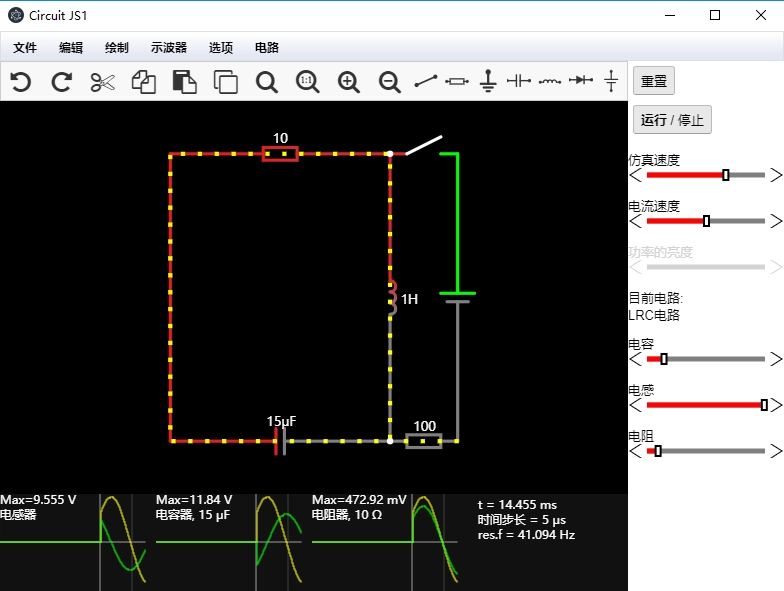

进入程序后，便可着手进行设置。

circuitjs1仿真软件使用教程

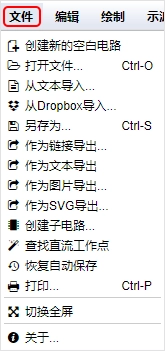

1、文件：能够依据需求导出多种格式，涵盖SVG图像格式、文本代码格式等。共享极为便捷，无论是通过文本导出，还是复制代码，亦或是转发给小伙伴，对方都能获取一份完全相同的电路。

2、编辑：灵活运用快捷键能够提高工作效率。

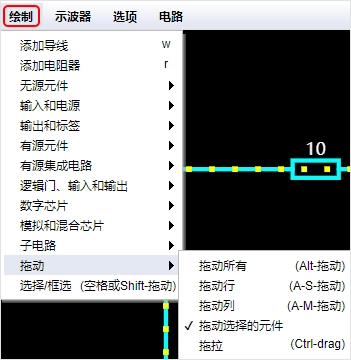

3、绘制：在进行电路绘制操作时，需挑选对应的子菜单。一般而言，常用零件都设有快捷键，同时，还能够自行定义元器件的快捷键。这里元件的类型多种多样，各位小伙伴不妨亲自上手感受一番。

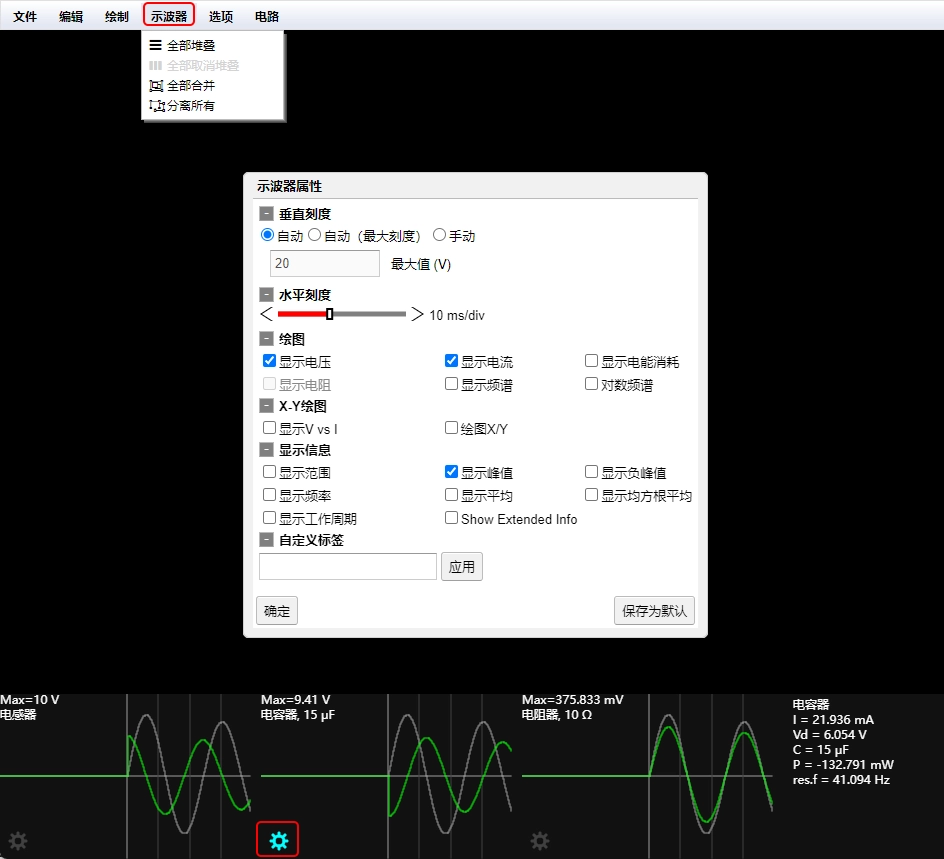

4、示波器：菜单栏里的示波器选项仅用于改变示波器的显示方式，若要进行更多与示波器相关的设置，需点击窗口最下方波形滚动区域中的齿轮符号。

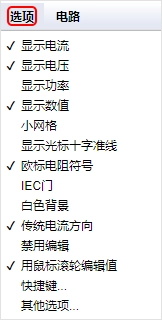

5、选项：能够依据需求进行设置，例如显示参数等。

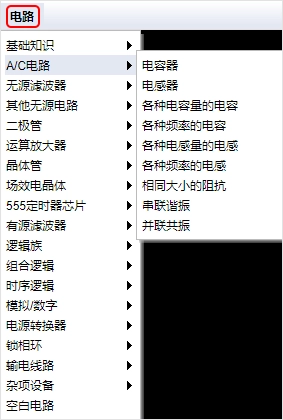

6、电路：此选项卡主要储存典型电路示例，借助这些示例学习模拟/数字电路，可收获事半功倍之效。结合电流电压参数可视化，还能加深理解程度。

操作：

在CircuitJS中，多数操作都能通过鼠标点击与拖拽来完成。

添加元器件：

在操作时，你能够借助“绘制”选项卡，添加你所需要的元件。然而，这种方式相对繁杂，效率不高。在日常使用过程中，你还可以通过设置自定义快捷键（注意区分大小写）的途径，来快速添加元件。以下为你列举CircuitJS中的部分常用快捷键：

移动元件和布局布线：

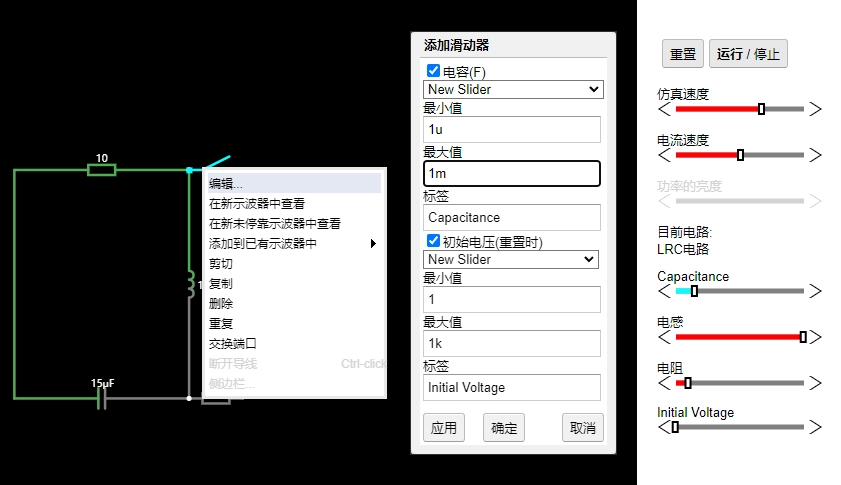

更改电路中的元件参数，只需双击，或者通过鼠标右键点击后进行编辑即可。

也能够把该参数添加至侧边栏，通过滚轮来进行调节，这样在后续实验更改电路参数时会更为便捷。

仿真时需留意的方面：

仿真的原理在于，软件会在一系列极为微小的时间间隔内，依据当前电路的状态以及元件模型，去计算在这微小时间段内电压和电流的变化量，进而更新当前电路状态。如此循环往复，最终得出电路的仿真结果。在此基础上，如果进行的是高速电路的仿真，那么仿真步长就需要相应地设置得更小一点，务必确保其至少要比电路的时钟周期短。

实验操作：

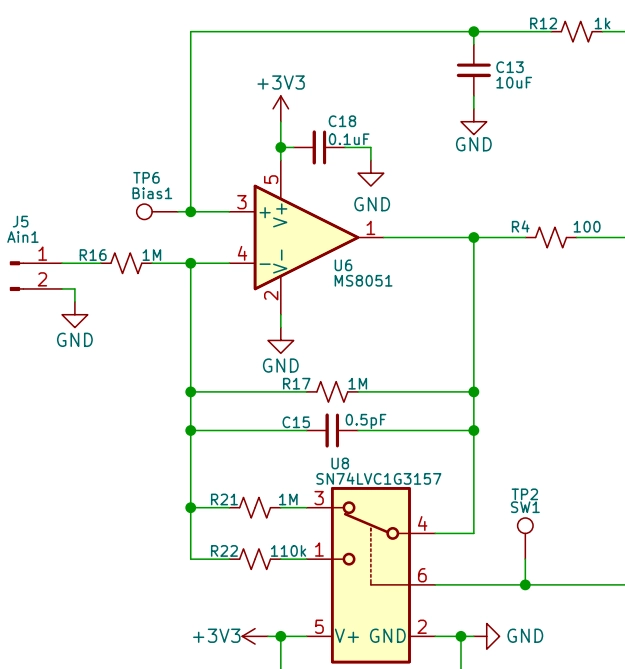

以电子森林STM32G031简易示波器平台作为示例，参照电路原理图里的部分电路（如下图示），于CircuitJS中构建一个仿真电路。

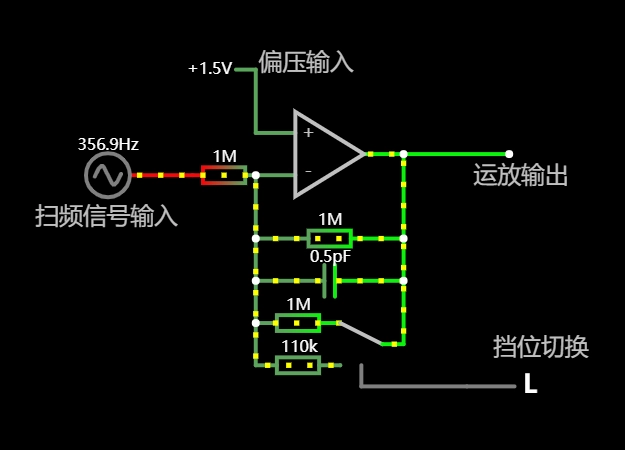

以下为搭建完成的仿真电路：

在仿真电路中点击“档位切换”，便能观察到开关从“L”档位转变为“H”档位。

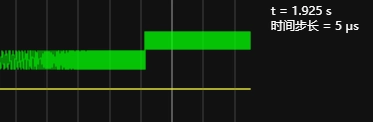

在切换档位后，运算放大器的输出信号出现了衰减情况。

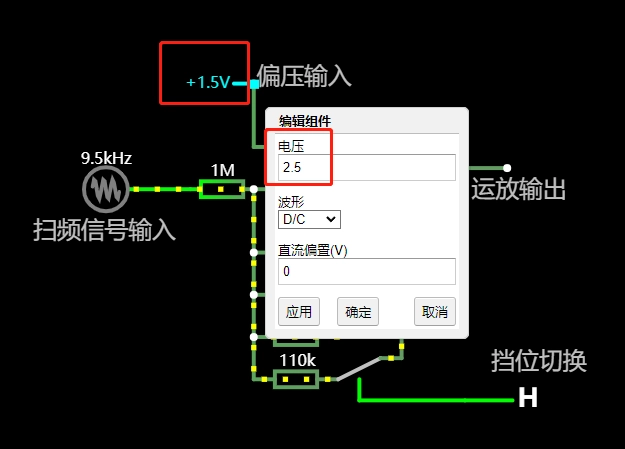

通过双击操作来调整电路的偏压输入，把原本1.5V的数值修改为2.5V。

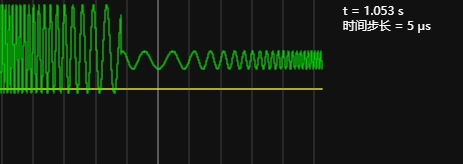

能够观察到输出的电压出现了偏移：

这一电路所展示的，正是STM32G031示波器开发板前端电路档位切换的工作原理。若想获取该仿真电路的具体内容，可通过底部的链接进行获取。

软件功能

搭建电路：在CircuitJS界面里，有一块画布区域，可在此创建电路。挑选诸如电阻、电容、电感、电源等所需元件，接着把它们拖至画布之上。

电源设置：于电路里增添电源，可在直流（DC）电源与交流（AC）电源中挑选，并对其电压值进行设定。

启动模拟：完成电路设置后，点击运行按钮，开启电路模拟。此时，你可以观察电流、电压等参数的变动情况，还能查看元件的工作状态。

观察结果表明：CircuitJS能够提供实时的图表与波形展示，助力你观察电路的运行行为。你能够查看诸如电压、电流、功率等参数的变化情况。

连接元件操作：运用导线工具来连接电路里的各个元件。具体做法是，点击某一元件的连接点，接着拖动至另一个元件的连接点，如此便能完成连接。

元件参数设置：部分元件，可通过双击该元件来设定诸如电阻值、电容值之类的参数。

保存与分享：若有需要，你能够将自己设计的电路保存下来，并生成一个链接，以便分享给他人。

CircuitJS软件常见快捷键

常规操作：

Ctrl + Z（在苹果系统中为 Cmd + Z）：用于执行撤销操作。

Ctrl + Y（或在 Mac 系统中使用 Cmd + Y）：执行重做操作。

Ctrl + C（在Mac系统中为 Cmd + C）：用于复制已选定的元件或区域。

Ctrl + X（或在 Mac 系统中使用 Cmd + X）：用于剪切已选定的元件或区域。

Ctrl + V（在苹果系统中为 Cmd + V）：用于粘贴剪贴板中的元件或区域。

元件操作：

R：挑选电阻元件。

C：挑选电容元件。

L：挑选电感元件。

V：挑选电压源元件。

I：挑选电流源元件。

W：选取导线工具。

步骤D：挑选二极管元件。

F：挑选场效应晶体管（FET）元件。

其他操作：

S：对电路设计进行保存。

L：载入已保存的电路设计。

Space：启动/暂停模拟。

Delete键或Backspace键：用于删除已选定的元件或区域。

与Shift键有关的操作：

通过“Shift + 拖拽元件”操作，可将元件对齐到网格边缘或其他元件的边缘。

按下Shift键并拖拽导线：或许能够实现水平或垂直方向的拖拽。

关于我们

拥有完备的元器件库，同时配备信号发生器，该信号发生器能够用于对电路的参数与性能进行测试。

虚拟仪器具备示波器、频谱分析仪、逻辑分析仪等功能，能够用于观测电路的行为与特性。

可支持把模拟结果导出到别的工具中开展分析。

温馨提示

需注意，CircuitJS是一款功能强大且直观的工具，然而它或许并未涵盖全部元件或特性。当开展复杂的电路设计工作时，或许有必要运用更为专业的电路设计软件。务必依照该应用程序的使用说明及指南操作，以便充分发挥其功能。
